Советы по прокачке тормозов

Прокачка тормозов на автомобиле ваз 2108, ваз 2109, ваз 21099 - без помощника.

Прокачать тормоза на автомобиле ваз 2108, ваз 2109, ваз 21099 без помощника можно двумя способами.

Первый способ прокачки тормозов - самый надежный: закажите токарю алюминиевую или бронзовую крышку на главный тормозной цилиндр, заверните в нее вентиль от камеры и дополнительным шлангом соедините с запасным колесом; давление воздуха не должно превышать 0,05-0,07 МПа (0,5-0,7 кгс/см2).

Второй способ прокачки тормозов - не очень надежный, но допустимый: подсоедините резиновую грушу к штуцеру колесного тормозного цилиндра - соединение должно быть очень плотным. Сожмите грушу, отверните штуцер; когда груша заполнится наполовину, заверните штуцер. Повторите процедуру прокачки тормозов 3-4 раза. При пробном торможении проверьте работу тормозов.

Свободный ход педали тормоза при неработающем двигателе должен быть 3-5 мм. Слишком малый свободный ход педали тормоза свидетельствует о заедании колесного тормозного цилиндра и обусловливает повышенный расход топлива и ускоренный износ тормозных колодок, слишком большой свободный ход педали тормоза - признак сверхнормативных зазоров в механизме педали тормоза или негерметичности тормозной системы. Если свободный ход педали тормоза уменьшается при неоднократном нажатии на педаль, т.е. педаль тормоза становится «жестче» - в тормозной системе воздух. Если полный ход педали тормоза начинает увеличиваться - тормозная система негерметична.

Если при торможении педаль тормоза начинает вибрировать - чаще всего дело в короблении тормозных дисков.

К сожалению, в такой ситуации тормозные диски требуют замены, причем заменить тормозные диски надо оба.

Если при торможении машину начинает тянуть в сторону, проверьте колесные тормозные цилиндры: возможно, потребуйся ремонт или замена тормозных цилиндров.

Если в передней подвеске на автомобиле ваз 2108, ваз 2109, ваз 21099 появился стук, пропадающий при торможении, проверьте затяжку двух болтов крепления тормозного суппорта.

После замены тормозных колодок до начала движения обязательно несколько раз нажмите педаль тормоза - поршни в колесных тормозных цилиндрах должны встать на место.

Схема тормозной системы автомобилей ваз 2108, ваз 2109, ваз 21099:

1 - тормозной механизм переднего колеса; 2 - трубопровод контура левый передний-правый задний тормоз; 3 - главный тормозной цилиндр; 4 - трубопровод контура правый передний-левый задний тормоз; 5 - бачок главного тормозного цилиндра; 6 - вакуумный усилитель тормозов; 7 - тормозной механизм заднего колеса; 8 - упругий рычаг привода регулятора давления тормозов; 9 - регулятор давления тормозов; 10 - рычаг привода регулятора давления тормозов; 11 - педаль тормоза; А - гибкий шланг переднего тормоза; В - гибкий шланг заднего тормоза

Проверка тормозных шлангов и тормозных трубок

Проверка тормозных шлангов и тормозных трубок на автомобиле ваз 2108, ваз 2109, ваз 21099.

Для предупреждения внезапного отказа тормозной системы тщательно проверьте состояние всех тормозных шлангов, тормозных трубок и их соединений, обращая внимание на следующее:

1. Металлические тормозные трубки не должны иметь забоин, царапин, задиров, активных очагов коррозии и должны быть расположены вдали от острых кромок, которые могут их повредить.

2. Тормозной шланг должен быть эластичен, без надрывов и трещин. Тормозной шланг должен быть прочно заделан в наконечниках. Резьба наконечников тормозного шланга не должна иметь повреждений. Если при нажатии на педаль тормоза тормозной шланг раздувается, значит, порваны нити кордов. При обнаружении любого из этих дефектов тормозной шланг необходимо заменить. На тормозные шланги не должны попадать минеральные масла и смазки, растворяющие резину.

3. Все скобы крепления тормозных трубок должны быть целыми и хорошо закреплены. Ослабление крепления или разрушение скоб приводит к вибрации тормозных трубок, вызывающей их поломки.

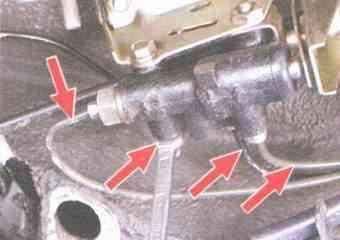

4. Не допускается утечка тормозной жидкости из соединений главного тормозного цилиндра с бачком и из под гаек тормозных трубок, при необходимости замените втулки бачка и затяните гайки, не подвергая деформации тормозных трубок.

ПОЛЕЗНЫЙ СОВЕТ

Рекомендуется использовать специальный ключ для гаек крепления тормозных трубок.

При обнаружении неисправностей замените поврежденные детали новыми. Гибкие тормозные шланги, независимо от их состояния, заменяйте новыми после 125 000 км пробега или после пяти лет эксплуатации автомобиля, чтобы предупредить внезапные разрывы тормозных шлангов вследствие старения.

см. замена тормозных шлангов на автомобилях ваз 2108, ваз 2109, ваз 21099



Проверка работы обратного клапана вакуумного усилителя

Проверка работы обратного клапана вакуумного усилителя на автомобилях ваз 2108, ваз 2109, ваз 21099.

При выходе из строя вакуумного усилителя тормозов значительно возрастает усилие на педали тормоза, что негативно сказывается на управлении автомобилем. Для ремонта вакуумного усилителя тормозов требуется специальный инструмент, поэтому рекомендуется произвести замену вакуумного усилителя в сборе.

Для проверки работы вакуумного усилителя при неработающем двигателе нажмите педаль тормоза 5-б раз. Удерживая педаль тормоза в нажатом положении, пустите двигатель. Педаль тормоза должна переместиться вперед. Если этого не произошло, первым делом проверьте герметичность соединений вакуумного шланга и работу обратного клапана.

Проверка работы обратного клапана вакуумного усилителя

1. Проверьте герметичность соединения вакуумного шланга со штуцером на впускной трубе и...

2. ...с обратным клапаном вакуумного усилителя.

3. Для проверки обратного клапана ослабьте затяжку хомута и отсоедините от клапана вакуумный шланг. Выньте клапан из корпуса вакуумного усилителя.

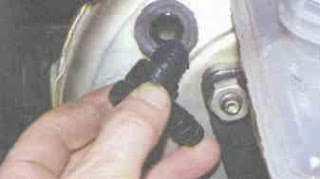

4. Наденьте на штуцер большего диаметра (которым клапан вставляется в вакуумный усилитель) резиновую грушу и сожмите ее. При этом воздух должен выйти через клапан.

5. Отпустите грушу; если она осталась в сжатом состоянии, значит, клапан исправен. В противном случае замените клапан. При отсутствии груши можно продуть клапан ртом.

Замена тормозных шлангов

Замена тормозных шлангов на автомобилях ваз 2108, ваз 2109, ваз 21099.

1. Удерживая ключом тормозной шланг от проворачивания, отверните штуцер тормозного шланга. Снимите пружинную скобу и выньте наконечник тормозного шланга из кронштейна на кузове.



2. Выньте из кронштейна резиновый уплотнитель вместе с тормозным шлангом. Отверните наконечник тормозного шланга из колесного тормозного цилиндра и снимите его. Заглушите отверстия в трубопроводе и колесном тормозном цилиндре.

3. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 тормозной шланг в порядке, обратном снятию. При установке тормозного шланга не забудьте установить медную прокладку под наконечник, крепящийся к колесному цилиндру. Сильно обжатую прокладку замените.



4. При установке тормозного шланга следите, чтобы тормозной шланг не был перекручен. Для контроля на тормозном шланге нанесена цветная полоса.

5. Аналогично надо произвести замену тормозных шлангов задних тормозных механизмов. После замены тормозных шлангов прокачайте тормоза на автомобиле ваз 2108, ваз 2109, ваз 21099.

Замена тормозных колодок передних колес

Замена тормозных колодок передних колес на автомобиле ваз 2108, ваз 2109, ваз 21099.

Минимально допустимая толщина фрикционных накладок тормозных колодок -1,5 мм. Производить замену тормозных колодок надо в следующих случаях: толщина фрикционных накладок на тормозных колодках менее допустимой; поверхность фрикционных накладок замаслена; фрикционная накладка непрочно соединена с основанием; фрикционные накладки имеют глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Замена тормозных колодок должна происходить одновременно в тормозных механизмах обоих передних колес. Недопустима замена внутренней и внешней тормозных колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.

Перед заменой тормозных колодок на автомобиле ваз 2108, ваз 2109, ваз 21099 сделайте следующее:

1. Отсоедините на автомобиле провод от клеммы «-» аккумуляторной батареи.

2. Затормозите автомобиль стояночным тормозом и установите упорные бруски под задние колеса. Снимите переднее колесо и очистите тормозной механизм от грязи.

3. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «МАХ» или приближается к ней, откачайте из бачка часть тормозной жидкости. Иначе тормозная жидкость польется через край при установке новых тормозных колодок.

4. Выньте из кронштейна резиновый уплотнитель вместе с тормозным шлангом.

5. Отогните отверткой усик стопорной шайбы верхнего болта крепления направляющего пальца.



6. Отверните верхний болт крепления направляющего пальца, придерживая его ключом за шестигранник.

7. Поверните корпус скобы вниз вокруг оси нижнего пальца.



8. Промаркируйте тормозные колодки, если предполагаете эти же тормозные колодки вновь установить.

9. Снимите тормозные колодки.

ПРЕДУПРЕЖДЕНИЕ

Поверхность фрикционных накладок на тормозных колодках не должна быть замаслена, иметь глубокие риски и сколы. Фрикционная накладка должна быть прочно соединена с основанием тормозной колодки.



10. Проверьте толщину и состояние фрикционных накладок тормозных колодок.

ПОЛЕЗНЫЙ СОВЕТ

Если при очередной проверке толщина фрикционных накладок приближается к минимально допустимой, то такие тормозные колодки еще работоспособны, но скоро их срок службы закончится. Выбирайте сами: либо сразу сделать замену тормозных колодок, либо постоянно контролировать их толщину.

11. Очистите от грязи и ржавчины детали тормоза, особенно посадочные места тормозных колодок.



12. При установке новых тормозных колодок вдавите поршень в тормозной цилиндр. Для этого установите изношенные тормозные колодки на место (вместо внутренней желательно поставить только основание) и поднимите корпус скобы. Надавливая отверткой или монтировкой на внутреннюю тормозную колодку и опираясь на тормозной диск, аккуратно вдавите поршень в тормозной цилиндр.

13. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 новые тормозные колодки. Следите за тем, чтобы нажимные пружины стояли параллельно верхнему краю тормозных колодок. Старые тормозные колодки необходимо установить в соответствии с ранее сделанной маркировкой.



14. Поверните корпус скобы и заверните верхний болт крепления направляющего пальца моментом 31-38 Нм (3,1-3,8 кгс-м), придерживая его ключом за шестигранник.

15. Загните отверткой усик стопорной шайбы. Установите колесо и опустите автомобиль на землю. Затем нажмите несколько раз на педаль тормоза для установки поршня в рабочее положение. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.

Замена тормозного диска

Замена тормозного диска на автомобиле ваз 2108, ваз 2109, ваз 21099.

Минимальная допустимая толщина тормозного диска 10,8 мм. Если толщина тормозного диска меньше, тормозной диск подлежит замене. Осевое биение поверхности тормозного диска не должно превышать 0,15 мм.

При наличии на рабочей поверхности тормозного диска задиров, глубоких рисок и т.п., увеличивающих износ тормозных колодок и уменьшающих эффективность торможения - необходимо выполнить замену тормозного диска. В специализированных мастерских по ремонту автомобилей такой тормозной диск можно проточить и прошлифовать. Но при этом толщина тормозного диска должна быть не менее минимально допустимой. Проточка тормозного диска производится с обеих сторон на одинаковую глубину.

1. Снимите соответствующее колесо и тормозные колодки.

2. Отверните два болта крепления направляющей колодок к поворотному кулаку и снимите тормозной механизм в сборе, не отсоединяя от колесного цилиндра тормозной шланг.



3. Подвесьте тормозной механизм на веревке или проволоке к пружине передней подвески. При этом следите, чтобы тормозной шланг не перекручивался и не был сильно натянут.

4. Очистите тормозной диск от грязи. Нанесите жидкостью типа WD-40 на места соединения тормозного диска со ступицей и на направляющие штифты. Подождите немного, чтобы дать раствориться ржавчине.





5. Отверните два направляющих штифта и снимите тормозной диск.

ПРИМЕЧАНИЕ

При необходимости сбейте тормозной диск резиновым или полимерным молотком.



6. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 тормозной диск в обратном порядке. Если устанавливается старый тормозной диск, то снимите с обеих сторон тормозного диска напильником буртики, образовавшиеся в результате износа тормозного диска.



Замена тормозного барабана

Замена тормозного барабана на автомобиле ваз 2108, ваз 2109, ваз 21099.

Предельно допустимый диаметр рабочей поверхности тормозного барабана составляет 201,5 мм.

Выполнить замену тормозного барабана нужно, если диаметр превышает или равен предельно допустимому. На рабочей поверхности тормозного барабана не должно быть задиров или глубоких рисок. В противном случае замените тормозной барабан или проточите рабочую поверхность тормозного барабана на станке. После проточки тормозного барабана, прошлифуйте поверхность мелкозернистыми абразивными брусками, при этом диаметр тормозного барабана не должен превышать 201 мм. Замените тормозной барабан, если в нем обнаружены трещины.

Для замены тормозного барабана на автомобиле ваз 2108, ваз 2109, ваз 21099 проделайте следующее:

1. Включите 1-ю передачу и установите упорные бруски под передние колеса автомобиля.

2. Проверьте: рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

3. Снимите с автомобиля колесо и очистите тормозной механизм от грязи.

4. Отверните два установочных штифта тормозного барабана.



5. Нанесите на ступицу жидкость типа WD-40 и, подождав несколько минут, счистите с этого места грязь и ржавчину.

6. Строньте тормозной барабан со ступицы ударами резинового или полимерного молотка.



7. Снимите тормозной барабан со ступицы. Если это не удается, сбейте тормозной барабан резиновым молотком или...

8. ...спрессуйте, равномерно заворачивая штифты или подходящие болты в два резьбовых отверстия тормозного барабана.



9. При установке на автомобиль ваз 2108, ваз 2109, ваз 21099 старого тормозного барабана снимите напильником буртик на рабочей поверхности тормозного барабана, образовавшийся в результате износа.

10. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 тормозной барабан в порядке, обратном снятию. Предварительно смажьте посадочный поясок ступицы графитовой смазкой или смазкой ЛСЦ-15 и сведите тормозные колодки с помощью двух монтажных монтировок.

11. Проверьте легкость вращения колеса. Допускается легкое задевание тормозного барабана о тормозные колодки. На стоящем на земле автомобиле 2-3 раза нажмите на педаль тормоза, чтобы подвести тормозные колодки к тормозному барабану.

Замена тормозной жидкости

Замена тормозной жидкости на автомобиле ваз 2108, ваз 2109, ваз 21099.

ПРЕДУПРЕЖДЕНИЯ

Соблюдайте меры предосторожности при работе с тормозной жидкостью: тормозная жидкость токсична.

Попадание тормозной жидкости на провода, пластмассовые или окрашенные детали кузова автомобиля может вызвать их повреждение. Поэтому всегда подкладывайте чистые тряпки при заливке тормозной жидкости. При попадании тормозной жидкости на детали сразу же протрите их чистой тряпкой.

Используйте только тормозную жидкость, рекомендованную заводом-изготовителем. Не используйте слитую из системы тормозную жидкость повторно: такая тормозная жидкость загрязнена, насыщена воздухом и влагой. Всегда доливайте в систему только новую тормозную жидкость той марки, которая была залита прежде. Тормозная жидкость гигроскопична (впитывает влагу из окружающего воздуха), поэтому тормозную жидкость нельзя хранить в открытой таре.

1. Отверните крышку бачка главного тормозного цилиндра и положите ее на чистую тряпку. Будьте осторожны: с поплавка может капать тормозная жидкость.

2. Если задние колеса вывешены, предварительно разблокируйте регулятор давления задних тормозных механизмов, вставив отвертку между пластиной и поршнем. Не забудьте вынуть отвертку после окончания работы.

3. Очистите от грязи штуцер выпуска воздуха правого заднего тормозного механизма. Снимите резиновый защитный колпачок с штуцера. Наденьте резиновый шланг (рекомендуется использовать прозрачный шланг, чтобы видеть состояние вытекающей тормозной жидкости) на тормозной штуцер и погрузите конец шланга в чистый прозрачный сосуд.

4. Помощник должен резко нажать на педаль тормоза 4-5 раз (с интервалом между нажатием 1-2 с). После последнего качка надо держать педаль тормоза нажатой.

5. Отверните на 1/2-3/4 оборота тормозной штуцер выпуска воздуха. Из шланга начнет вытекать старая (грязная) тормозная жидкость. При этом педаль тормоза должна плавно дойти до упора. Как только тормозная жидкость перестанет вытекать, заверните штуцер выпуска воздуха.



6. Постоянно следите за уровнем тормозной жидкости в бачке, не допуская снижения тормозной жидкости в бачке ниже отметки «MINI», и при необходимости доливайте новую тормозную жидкость. Повторяйте операции 4 и 5, пока из шланга не начнет вытекать новая (чистая) тормозная жидкость.

7. Таким же способом замените тормозную жидкость в левом переднем тормозном механизме, а затем во втором контуре (сначала в левом заднем тормозном механизме, затем - в правом переднем).

8. Нажмите несколько раз на педаль тормоза. При этом ход и сопротивление педали тормоза должны быть постоянными при каждом нажатии. Если эти условия не выполняются, значит, в тормозную систему попал воздух и тормозную систему необходимо прокачать (см. «Прокачка тормозной системы»)

9. После замены тормозной жидкости обязательно наденьте защитные колпачки на тормозные штуцера выпуска воздуха.

10. Долейте тормозную жидкость в бачок до метки «МАХ» и заверните крышку.

Замена регулятора давления тормозов

Замена регулятора давления тормозов на автомобилях ваз 2108, ваз 2109, ваз 21099.

Одной из причин заноса или увода автомобиля ваз 2108, ваз 2109, ваз 21099 в сторону при торможении может быть неисправность регулятора давления тормозов.

Неисправный регулятор давления тормозов рекомендуется заменять в сборе.

1.Отсоедините упругий рычаг регулятора давления тормозов от балки задней подвески. Для этого снимите стопорное кольцо и шайбу. Затем снимите серьгу с пальца рычага задней подвески.



2. Отсоедините тормозные трубки от регулятора давления тормозов, отвернув накидные гайки. Заглушите отверстия тормозных трубок. Промаркируйте тормозные трубки, чтобы не перепутать их при дальнейшей установке регулятора давления тормозов.

3. Отверните две гайки крепления кронштейна к кузову и снимите регулятор давления тормозов в сборе с кронштейном и приводом.



4. При необходимости замены деталей привода отверните болт крепления рычага фиксатора и отсоедините рычаг привода от упругого рычага.

5. При подсоединении рычага привода к упругому рычагу вилка фиксатора должна войти в проточку на упругом рычаге.

6. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 регулятор давления тормозов в порядке, обратном снятию.

7. После установки регулятора давления тормозов обожмите плоскогубцами скобу серьги. Затем прокачайте на автомобиле тормозную систему и отрегулируйте привод регулятора давления тормозов (см. подраздел «Регулировка привода регулятора давления тормозов»).

Замена колесного тормозного цилиндра

Замена колесного тормозного цилиндра на автомобиле ваз 2108, ваз 2109, ваз 21099.

Если в процессе эксплуатации автомобиля ваз 2108, ваз 2109, ваз 21099 появились следы подтекания тормозной жидкости на тормозном барабане и внутренней стороне колеса, выполните замену тормозного цилиндра. Ремонт тормозного цилиндра обычно не приводит к положительным результатам, к тому же для этого нужны специальные приспособления. Поэтому рекомендуется выполнить замену тормозного цилиндра в сборе.

Для замены колесного тормозного цилиндра на автомобиле ваз 2108, ваз 2109, ваз 21099 выполните следующее:

1. Включите на автомобиле 1-ю передачу и установите упорные бруски под передние колеса. Снимите с автомобиля соответствующее колесо и тормозные колодки.

2. Очистите от грязи место крепления тормозной трубки и болты крепления колесного тормозного цилиндра с обратной стороны тормозного щита. Чтобы легче отвернуть болты крепления тормозного цилиндра и гайку крепления тормозной трубки, нанесите на резьбовые соединения жидкость типа WD-40.



3. Отверните гайку крепления тормозной трубки к колесному тормозному цилиндру.

4. Отсоедините тормозной шланг от тормозного цилиндра, заглушив отверстие тормозного шланга, например колпачком штуцера прокачки тормозов.



5. Отверните два болта крепления тормозного цилиндра, придерживая тормозной цилиндр с другой стороны.

6. Снимите тормозной цилиндр с тормозного щита.

7. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 колесный тормозной цилиндр в порядке, обратном снятию. После установки тормозного цилиндра прокачайте на автомобиле тормозную систему (можно прокачать только колесный тормозной цилиндр на заменяемом колесе). Обязательно установите защитный колпачок на штуцер прокачки тормозов.

Замена задних тормозных колодок

Замена задних тормозных колодок на автомобиле ваз 2108, ваз 2109, ваз 21099.

Минимально допустимая толщина фрикционных накладок задних тормозных колодок -1,5 мм. Произведите замену задних тормозных колодок на автомобиле ваз 2108, ваз 2109, ваз 21099 в следующих случаях: толщина фрикционных накладок менее допустимой; поверхность фрикционных накладок замаслена; фрикционная накладка непрочно соединена с основанием; фрикционные накладки имеют глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЕ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Задние тормозные колодки заменяйте одновременно в тормозных механизмах обоих передних колес. Недопустима замена передней и задней тормозных колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению автомобиля.

Для замены задних тормозных колодок на автомобиле ваз 2108, ваз 2109, ваз 21099 проделайте следующее:

1. Включите 1-ю передачу и установите упорные бруски под передние колеса автомобиля.

2. Проверьте: рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо и очистите тормозной механизм от грязи.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «МАХ» или приближается к ней, откачайте из бачка часть тормозной жидкости. Иначе при замене тормозных колодок тормозная жидкость может выплеснуться.

5. Снимите тормозной барабан.

6. Снимите верхнюю стяжную пружину тормозных колодок бородком или плоскогубцами.



7. Снимите нижнюю стяжную пружину задних тормозных колодок таким же способом.

8. Снимите направляющую пружину передней тормозной колодки, а затем переднюю тормозную колодку.



9. Снимите разжимную планку.

10. Снимите направляющую пружину задней тормозной колодки, а затем заднюю тормозную колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза.



11. Выньте шплинт и снимите опорную шайбу с пальца приводного рычага задней тормозной колодки.

12. Надавите на палец и снимите с тормозной колодки приводной рычаг. Выньте палец из тормозной колодки.



13. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 новые тормозные колодки в порядке, обратном снятию. При установке вставьте верхние концы тормозных колодок в пазы поршня.

14. Сведите тормозные колодки двумя монтировками, чтобы переместить поршни к центру тормозного цилиндра. Установите тормозной барабан в порядке, обратном снятию. На стоящем на земле автомобиле 2-3 раза нажмите на педаль тормоза, чтобы подвести тормозные колодки к тормозному барабану.
